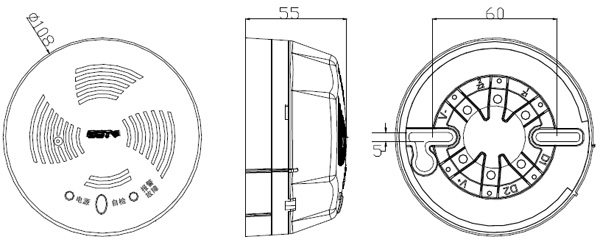

GST-BT001F独立式可燃气体探测器由两部分构成：探测器及底座，示意图如图1所示。

图1 GST-BT001F独立式可燃气体探测器及底座示意图

其中：

D1、D2：电源线，无极性；

K1、K2：常开无源触点，在报警时触点闭合；

V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。

布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。

安装与接线：

首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图2所示。

图2 GST-BT001F探测器安装示意图

GST-BT001F独立式可燃气体探测器对外接线端子示意图如图3：

图3 对外接线端子示意图

其中：

D1、D2：电源线，无极性；

K1、K2：常开无源触点，在报警时触点闭合；

V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。

布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。
