TX3042B(壁挂式)气体灭火控制装置是深圳市泰和安科技有限公司充分调研消防市场需求，总结多年消防工程经验，融会行业标准《GA61-2010固定灭火系统驱动、控制装置通用技术条件》的要求和精神所设计的新一代气体灭火智能控制装置。



TX3042B控制装置采用中文LCD显示，各种复杂的键盘操作一律通过菜单进行，界面友好、直观方便、简单易懂。TX3042B控制装置具有现场编程能力，-大总线报警控制点容量为400点。



TX3042B控制装置可与泰和安公司生产的智能型探测器、手动报警按钮、输入模块、输入输出模块、各类开关量型、模拟量型，等现场外部器件组成独立的小系统实现火灾监控与气体灭火双重功能，是消防工程的-佳选择。



二、TX3042B气体灭火控制装置技术参数

主电电源	交流220V(187~242V)
备用电池	12V/12Ah两节
液晶屏规格	LCD液晶屏128×64
容量	-大容量4个气体灭火分区，可自由选择气体灭火分区，每区100个回路地址点
温度	0℃～+40℃
相对湿度	≤95%RH，不凝露
外形尺寸	410.0mm×500.0mm×133.0mm

三、TX3042B气体灭火控制装置接线说明

TX3042B气体灭火控制装置现场布线图

　　1、A、B为485通讯线，用于和火灾报警控制器联机。

　　2、L（1～4）+、L（1～4）-为无极性二总线端子，推荐采用RVS-2×1.5mm2线布线。连接感烟探测器、感温探测器、紧急启停按钮、放气指示灯、声光警报器、输入输出模块、手动报警按钮等设备的总线端子。

　　3、24V+、24V-为联动电源输出端子，每个分区-大输出电流1A。推荐采用正极红色，负极黑色的BV-2×2.5mm2线布线，现场布线时应考虑长线产生的电压降。连接声光警报器，输入输出模块等设备的联动电源输入端子。模块设备反馈信号推荐采用RVS-2×1.0mm2或1.5mm2线布线。

　　4、D（1～4）+、D（1～4）-为气体灭火终端模块端子，推荐采用BV-2×2.5mm2线布线。

四、TX3042B气体灭火控制装置外观

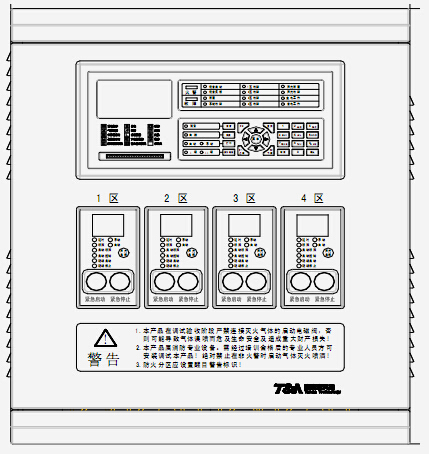

TX3042B气体灭火控制装置外观示意图

五、TX3042B气体灭火控制装置预设设备列表
