一、HM3012一体式常闭防火门监控模块产品概述

HM3012一体式常闭防火门监控模块是一种总线制控制接口设备，符合--标准GB29364-2012《防火门监控器》要求。该门磁开关用于监视常闭防火门开启、关闭状态，通过总线通讯线把信息反馈至防火门监控器。

二、HM3012一体式常闭防火门监控模块产品特点

1、二总线，无极性连接。

2、监视常闭防火门状态。

3、安装方便，布线简单。

三、HM3012一体式常闭防火门监控模块技术参数

四、HM3012一体式常闭防火门监控模块结构特征

1.模块的外形尺寸及安装尺寸如下图所示：

HM3012外形尺寸及安装尺寸意图

2.接线端子说明：

B+、B-：总线输入接口，用于模块与控制器通信和参数设置，无极性。 五、HM3012一体式常闭防火门监控模块安装与布线

警告：安装设备之前，请切断回路的电源。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

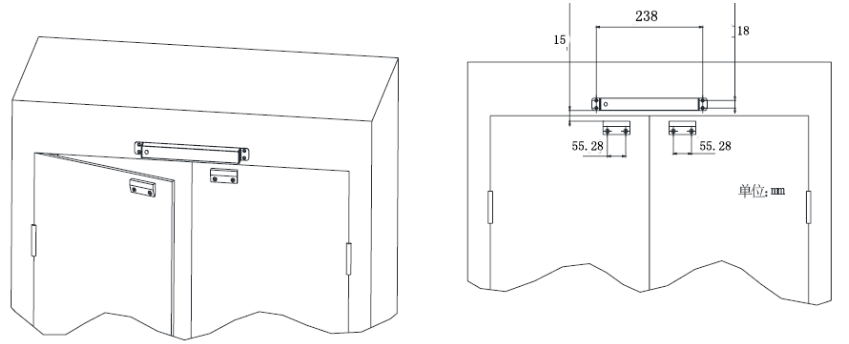

2、门磁开关采用上门框安装，安装方式如下图所示式：

3、接线方式如下图所示，两根白色的线直接接入防火门监控器上的通讯二总线。

HM3012接线示意图

4、布线要求：

总线(BUS)采用NH-RVS-2×1.5mm2线，穿金属管(线槽)或阻燃PVC管敷设。
