一、HM3001常闭防火门监控模块概述

HM3001常闭防火门监控模块是一种总线制控制接口设备，符合--标准GB29364-2012《防火门监控器》要求。该模块用于监视防火门开、闭状态。

HM3001常闭防火门监控模块采用插拔式结构，方便施工安装，外形大方美观。

二、HM3001常闭防火门监控模块特点

1. 二总线，无极性连接；

2. 内置高性能微处理器；

3. 准确区分输入线开路（输入线故障）、门关闭、门开启三种状态；

4. 总线与输入端之间完全隔离设计；

5. 软硬件滤波技术，提高模块的抗干扰能力；

6. 采用新插拔式结构，接触可靠，方便安装、更换，便于施工。

三、HM3001常闭防火门监控模块参数

1. 总线协议：H1协议

2. 工作电压:

总线工作电压：总线24V（15V～28V脉冲电压）

3. 工作电流：

1) 总线静态电流：≤500uA

2) 总线动作电流：≤1.0mA

4. 线制：

总线：二线制，无极性

5. 编码方式:电子编码，编码地址码不大于200

6. 模块的状态指示：

1) 正常监视状态：反馈指示灯(红色)周期性闪亮

2) 故障状态：故障指示灯(黄色)常亮

3) 输入反馈状态：反馈指示灯(红色)常亮

7. 使用环境:温度-10℃～+55℃相对湿度≤95%RH，不凝露

8. 颜色:白色

9. 重量:150g

10. 外形尺寸：108.0mm×86.0mm×38.5mm

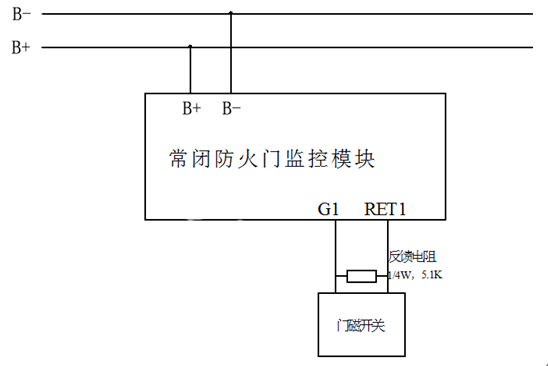

四、HM3001常闭防火门监控模块接线

B+、B-：总线输入接口，用于模块与控制器通信和参数设置，无极性。

RET1、G1：防火门无源触点信号输入端子，实现输入检线和监视防火门关闭、开启状态。

现场接线时需要在反馈输入端RET1、G1接1/4W5.1K反馈电阻，反馈电阻应接在被控设备端。

注：如果终端设备开关检测内部已并联5.1K电阻，则不需要外接反馈电阻。
