一、DH-GSTN5300/3剩余电流式电气火灾监控探测器产品概述

剩余电流式电气火灾监控探测器为分体式单路探测器，与海湾的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

DH-GSTN5300/3探测器由信号处理模块和剩余电流传感器两部分构成，其中信号处理模块可面板嵌入式安装也可导轨安装。剩余电流传感器为闭口方孔型。

二、DH-GSTN5300/3剩余电流式电气火灾监控探测器产品规格

型号	DH-GSTN5300/3
工作电压	总线24V，无极性
工作电流	＜DC3mA
剩余电流报警设定值	50mA到1000mA(步进1mA)
主回路	电流0A~2000A多种规格可选，电压＜AC660V
报警响应时间	≤30s
输出触点容量	2A/30VDC
使用环境	温度：-10℃~+60℃相对湿度≤95%，不凝露海拔小于3000m
外壳防护等级	IP30
总线通信	地址采用电子编码器编码方式，占1个编码点((1~242)
壳体材料和颜色	信号处理模块：阻燃ABSPANTONECOOLGRAY10C；传感器：ABS，象牙白
外形尺寸	信号处理模块：144mm×96mm×46mm
传感器	参见表2
执行标准	GB14287.2-2005



表2

传感器型号	-大主回路电流	穿线孔径(mm)	说明
GSTZCT-3	63A	闭口、圆孔Φ31	适用电缆

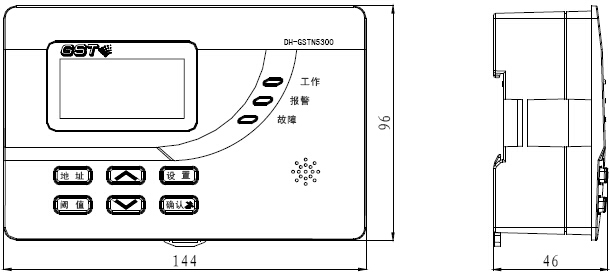

三、DH-GSTN5300/3探测器信号处理模块外形示意图

DH-GSTN5300/3探测器信号处理模块外形示意图
