一、SL-D623点型红外火焰探测器产品概述

SL-D623点型红外火焰探测器属于防爆智能型火灾探测设备，SL-D623红外火焰探测器运用了先进的多红外传感技术(MIR)，使用三只具有窄带滤波的不同波长的红外传感器，其中一只传感器工作在反映火焰信息的中心波长，另外两只传感器监视环境中的其他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，使得只有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被排除。SL-D623火焰探测器能够对日光、闪电、电焊、人工光源、环境(人等)、热辐射、电磁干扰、机械振动等干扰有很好的抑制，从而实现了对火焰信号的快速响应和准确识别。本探测器采用非接触式探测，灵敏度现场可调，提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。
首安SL-D623红外火焰探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
SL-D623点型红外火焰探测器根据GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型结构，其防爆标志：ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

二、SL-D623红外火焰探测器外形及安装尺寸图

 SL-D623红外火焰探测器外形及安装尺寸图

三、SL-D623点型红外火焰探测器型号和主要技术参数

(1)SL-D623火焰探测器型号含义：

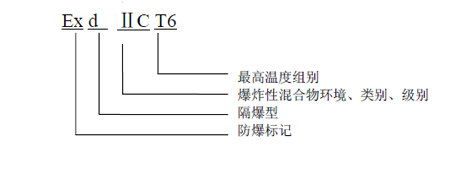

　　(2)防爆标志含义：


　　(3)SL-D623点型红外火焰探测器技术参数：

四、首安SL-D623点型红外火焰探测器防爆要点

(1)在进行探测器结构设计时充分考虑了当爆炸性混合物侵入其内部，因某种原因发生爆炸时不致引起分析仪外部的爆炸性混合物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳-高表面温度等关键条件着手，确保隔爆性能。
(2)隔爆外壳精加工后，进行静压试验，试验压力为1.5MPa，历时10～12s，试验结果以不滴水为合格。
(3)隔爆接合面参数符合GB3836.2-2010的要求；隔爆面是产品的重要防爆措施，使用及维修时应注意保护隔爆面，不得磕碰、划伤。
(4)探测器正常运行时，其外壳-高表面温度不超过60℃。
(5)探测器内-小电气间隙为6mm，带电部件与外壳之间-小爬电距离为10mm。
(6)探测器的内外接地是确保其安全运行的重要措施，接地端子分别设在控制箱内外部，旁边有接地标志“〨”。
(7)探测器外壳的明显部位有“严禁带电开盖”字样的警告牌。
(8)探测器安装于外力冲击冲击不到的场所。

五、SL-D623点型红外火焰探测器接线方式

所有信号线和电源线宜采用截面积大于1.0mm²的导线，并严格按规范要求进行布线，其中探测器外壳应良好接地。探测器接线定义见下表 ：

　　注：(1)上表中“接线标示”是指探测器自带1.5米长主电缆的接线情况。
(2)无源点输出和标准电流输出一般不同时使用，用户可以拆开探测器前盖后根据需要在端子上相应接出。

六、SL-D623点型红外火焰探测器灵敏度和通讯ID设定

　　首安SL-D623红外火焰探测器报警灵敏度(Ⅰ级、Ⅱ级、Ⅲ级)可以通过拨码开关S1(红色，见下表)设定，以满足不同场所需要：

编号	图示	二进制编码	灵敏度等级
1		00	Ⅰ级(-灵敏)
2		01	Ⅱ级(出厂设定值)
3		10	Ⅲ级
4		11	Ⅳ级

　　注：灵敏度和设备通讯ID设定结束后，SL-D623红外火焰探测器需重新上电复位。
