北大青鸟JB-QB-JBF5020家用火灾报警控制器
时间:2018-10-30 10:49:10 品牌: 北大青鸟

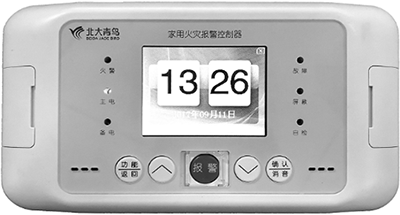

![[!--oldtitle--]](/d/file/baojingshebei/2018-10-30/d43098cc4fd77bd8a855a3be9f1ab7ab.png)
青鸟消防研发的JB-QB-JBF5020家用火灾报警控制器依据--标准GB-22370-2008《家用火灾安全系统》,为满足民用建筑消防工程需要而开发的一款家用火灾报警控制器。
二、JB-QB-JBF5020家用火灾报警控制器功能特点电源:主电AC220V供电,宽电压范围供电,使用简单方便;同时具有可充电锂电池作为备用电源。
人机交互友好:2.8寸彩色液晶屏,扁平化图形显示;中文菜单,简约易懂。
操作可靠易用:通过面板按键操作,可实现信息查询和信息配置。
火警电话自动拨号功能:火警发生时,控制器可对预置的紧急联系人电话号码进行自动轮拨,及时通知火情,降低损失。
备注:如需使用此功能,需在控制器指定位置插入功能正常的SIM卡(仅支持移动、联通GSM网络)。
无线数据传输功能:控制器具有GPRS功能和蓝牙功能。
APP软件:支持APP调试软件,方便现场调试。
电源
开关电源:额定工作电压AC220V(-小工作电压:AC75V;-大工作电压:AC264V)。
备用电源:3.7V/4400mAh可充电锂电池。
电源开关
控制器具有一个电源开关,此开关仅在调试或系统不能正常运行期间,供专业技术人员通过此开关进行系统维护使用,非专业人员禁止操作。
控制器支持二总线方式连接16只家用探测器实现监视和报警功能。同时还具有1路无源报警输入,2路无源火警输出,1路CAN通讯,1路回路组网。
三、JB-QB-JBF5020家用火灾报警控制器产品外观及面板说明板主要由液晶显示屏、指示灯、按键三部分组成。
指示灯说明
1)火警灯:红色,此灯亮表示控制器接收到外接探测器的火警信息,具体信息见液晶屏显示,火警排除后,通过复位操作,熄灭此灯。
2)主电工作灯:绿色,当AC220V供电电源工作正常时,此灯点亮;主电故障时灯熄灭。
3)备电工作灯:绿色,当主电故障,备用电源正常工作时,此灯点亮;主电工作或备用电源故障时灯熄灭。
4)故障灯:黄色,控制器接收到外接探测器的故障信息或控制器本身出现故障时,此灯点亮,具体故障信息见液晶屏显示,所有故障均排除后此灯自行熄灭。
5)屏蔽灯:黄色,当外部设备发生故障时,可将其屏蔽,有屏蔽设备存在时此灯常亮,待修理或更换后,再使用解除屏蔽功能将设备解除屏蔽后,此灯熄灭。
6)自检灯:黄色,当控制器自检时,此灯点亮;其余操作,此灯熄灭。
按键说明
1)功能/返回键:此键是复合键,具有显示菜单功能和返回上级菜单功能,部分界面具有配置信息选择功能。
2)确认/消音键:此键是复合键,在火警或故障信息界面下具有消音功能,在其他界面具有确定功能。
3)向上、向下键:菜单移动选择或数据设置功能。
4)报警键:当遇到火警或紧急情况时,可按下此键,具有紧急告知功能,可自动拨打预置联系电话。
控制器外部接口说明
SIM卡座:用于插入SIM卡,按图示箭头方向安装SIM卡。
电源开关:专业人员系统维护时使用。如左图所示;右图为标签具体内容。
接线端子说明
1)L、N:接220V交流电。
2)L1、L2:用于与消防报警控制器总线回路进行连接。
3)L+、L-:回路二总线,用于连接家用火灾探测器。
4)CANH、CANL:CAN接口,连接时须所有设备的CANH接在一起,所有CANL接在一起,切勿接反!否则无法通讯。多台设备连接或长距离传输时,可选配终端电阻(120Ω)。
5)I1、I2:无源报警输入端口,用于接收外部无源开关量输入,有开关量短路输入时,控制器处于火警状态,切勿连接有源信号,否则会损坏接口。注意:必须安装终端电阻(10KΩ)。
6)COM1/COM2、NO1/NO2:2路无源火警输出,控制器处于火警状态时,火警继电器闭合。
安装说明
先用两个M4X12螺钉将底座安装在预埋盒上。
再用两个M4X12螺钉将控制器安装在底座上。
